1、感烟探测器

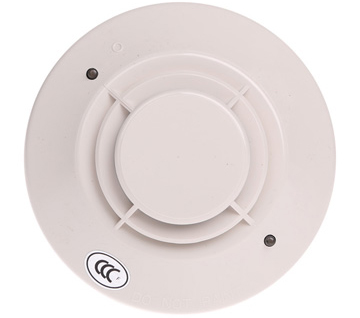

JTY-GD-FSP-851C智能光电感烟探测器
对探测区域内某一点或某一连续路线周围的烟参数响应敏感
（1）离子感烟探测器
（2）光电感烟探测器
①散射光式光电感烟探测器
②减光式光电感探测器
③激光感烟探测器
（3）红外光束线型感烟探测器
在那些可能发生暗火的地方，例如火焰未现但已有浓烟弥漫、无焰火灾发生的区域，应当安装感烟探测器。
离子感烟探测器：
原理：烟雾粒子改变电离室电离电流
优点：灵敏度较高，可实现早期预报
缺点：
镅241这一放射性元素在制造、运输、贮存和废弃处理等各个环节，都可能对人体健康造成危害。
②抗干扰能力和稳定性差；
③误报率高等。
光电感烟探测器：
原理：烟雾粒子对光线产生散射或遮挡
由光学系统、信号处理电路等部分所组成，具有现场采集的能力
优点：
①准确分析火情、辨别真伪、降低误报率
②向控制器传递烟雾的发展趋势
③随时调整探测器的灵敏度域值
特点：
强光照射与精密的软件算法相结合，使得系统能够精确辨别出尘埃与烟雾颗粒。
将灵敏度调整至极高水平，从而有效排除空气中尘埃、棉花纤维及小型昆虫等微小颗粒所引发的误报信号；这样便能够更早地发现火灾迹象。
适用场所：
电话通信枢纽、计算操作平台、无尘操作区域、线路控制室、文化陈列馆以及艺术展览馆。
红外光束式感烟探测器：
该探测器的工作原理是依托于烟粒对红外光线的吸收与散射作用，导致红外光束状态发生改变智能图像型火灾探测器，从而对警戒区域内特定线路周边的烟雾颗粒作出反应。
组成：发射器、光学系统、接收器
其特点为保护范围宽广、安装高度较高，且在较高湿度以及强电场条件下，其反应速度尤为迅速。
适用范围：
①古建筑，文物保护的厅堂馆所等；
②变电站，发电厂等；③隧道工程；
④遮挡大空间的库房，飞机库，纪念馆，档案馆，博物馆等。
不宜使用场所：
①有剧烈振动的场所；
②有日光照射或强红外光辐射源的场所；
③有一定浓度的灰尘、水气粒子且粒子浓度变化较快的场所。
依据减光率的差异，灵敏度被划分为三个等级：高、中、低（亦称Ⅰ、Ⅱ、Ⅲ级）。在烟雾浓度一致的前提下，高灵敏度设备能够对较少的烟粒子数量变化做出反应。
灵敏度等级的设定是依据不同应用场景五类火灾探测器的构造与原理详细解析，从可靠性、实用性以及灵敏性等多个维度进行全面考量，此设定并不直接反映探测器本身的质量高低。
2、感光探测器(火焰探测器）
火焰探测器的主要功能是检测火焰燃烧时释放的光辐射能量，即火焰的光照度，以及火焰的闪烁次数。
该系统能够识别并区分火灾发生时由自然光源和人工光源产生的辐射光线。
目前采用的是鉴别红外火焰和紫外火焰。
特点：
反应迅速，敏感元件在捕捉到火焰后仅需数毫秒便释放出信号，非常适合那些起火时无烟且易燃易爆的场所。
探测范围广泛，不受环境气流干扰，是唯一适合在户外使用的火灾探测器。
红外火焰探测器：
原理：
红外火焰探测器一旦感应到燃烧的火焰，位于红外光敏元件前方的那片滤光片便会仅允许红外光辐射通过，其波长范围大约在0.85至1.2微米之间。随后，红外光通过透镜的聚焦作用，照射到红外光敏元件上五类火灾探测器的构造与原理详细解析，该元件将接收到的光信号转换为电信号。接着，选频放大器会识别并放大火焰信号智能图像型火灾探测器，这一过程涉及到滤除那些频率在5至30赫兹范围内的火焰闪烁信号。为了防止现场其他红外辐射源意外变动所导致的误报警情，一般还需设置一个延时电路（持续时间为1至15秒），之后才会触发警报。
特点：
响应：红外辐射。
场所：电缆地沟，坑道，库房，地下铁道，隧道。
优点：工作可靠、响应快、误报少、抗干扰能力强、通用性强等。
安装过程中需留意，应避免正对阳光直射或反射光线，同时应远离强光照射；此外，对探头的光学部件应定期进行清洁保养，并注意其灵敏度不宜设置得过高，以防过度敏感导致误报警情。
紫外火焰探测器：
该探测器，即紫外火焰探测器，对高温火焰发出的紫外光谱具有高度敏感性，而对低温火焰则反应迟钝，其能够检测的波长范围介于0.1微米至0.4微米之间。
探测器的核心部件为紫外光敏管，一旦火情发生，火焰所释放的紫外线能量便照射至该光敏管，进而转化为连续的电脉冲信号；这些信号随后在探头内部的电子线路中进行处理，并传输至控制器，最终触发报警信号。
石油天然气领域涉及勘探、开采、储存及卸载作业；半导体行业包括湿式清洗台的操作；沿海地区有固定平台、生产仓储及卸货设施；炸药与军需品的装卸与储存；内陆地区有冶炼厂、天然气充装站、管道和公路隧道；制药工业、油库（包括浮动和固定顶槽油库）以及仓库中易燃材料的储存；汽车制造、油漆喷涂房；石化产业的生产、储存和运输设施；发电领域的泵区、发动机房、涡轮；印刷业的溶剂处理、压平和干燥工艺；工业及军事用途的飞机库。
特点：
紫外线主要来源于高温火焰的释放，而低温火焰所发出的紫外线则相对较少。紫外线的波长较短，因此其穿透烟雾的能力相对较弱。
②适应场所：生产、存储酒精、石油的场所
优点：输出功率大、耐高温、寿命长、反应快等
请注意避免阳光直射，切勿进行电焊作业；周边区域不得安装发射大量紫外线的碘钨灯等照明设施；同时，需保持清洁，定期进行维护，以保证良好的透光效果。
紫外/红外火焰探测器：
原理：
本设计采用了双通道火焰传感器，其中一通道配备了对太阳光不敏感的紫外火焰传感器，而另一通道则搭载了能在特定火焰辐射中心频段工作的红外传感器，这两者共同构成了火焰监测的确认系统。
适用范围：
禁止在无烟液体或气体火灾、冒烟明火或易爆区域进行活动。此类区域包括但不限于：航天领域、飞机停放库、飞机维修基地、化学工业设施、公路隧道、弹药及爆炸物储存库、油漆制造工厂、石油化工企业、制药厂、发电设施、印刷厂以及储存易燃材料的仓库等，涉及含碳可燃物质的各种场景。
3、感温探测器
点型感温火灾探测器(P)(带黄色防尘罩)
对探测区域内某一点或某一连续路线周围的温度参数响应敏感。
1、定温探测器
2、差温探测器
3、差定温探测器
定温探测器：
定义：探测器在环境温度上升至某一特定阈值或更高时智能图像型火灾探测器，能够作出反应。
特点：可靠性、稳定性较高，保养维修方便，但灵敏度较低。
类型：双金属片型、易熔合金型、热敏电阻型等。
适用场所：
控制室、计算机室的闷顶内、地板下及重要设施隐蔽处等。
配电设施涵盖了电阻排、电机控制中心、变压器、变电所以及开关设备等多种设备。
灰尘收集器、高架仓库、市政设施、冷却塔等。
卷烟厂、造纸厂、纸桨厂及其他工业易燃的原料垛等。
各种皮带输送装置、生产流水线和滑道的易燃部位等。
电缆桥架、电缆夹层、电缆隧道、电缆竖井等。
其他环境恶劣不适合点型探测器安装的危险场所。
差温探测器
火灾发生时，若室内温度的上升速度达到了预设的标准，这种探测器便会作出反应。
线型、点型，多是点型结构。
类型：膜盒式差温探测器、空气管线型差温探测器。
差定温探测器
特点：兼有差温、定温两种功能
分类包括机械式探测器，如膜盒型双金属差定温探测器和膜盒型易熔金属差定温探测器，以及电子式探测器。
应用广泛，通常情况下，人们更倾向于使用差定温火灾探测器；除非在特定场所，根据规定必须采用定温或差温火灾探测器。
感温探测器灵敏度
火灾探测器在火灾条件下响应温度参数的敏感程度
感温探测器根据灵敏度可分为三个等级，即Ⅰ级、Ⅱ级和Ⅲ级。对于定温和差定温类型的探测器，其灵敏度级别可以通过相应的标志来识别。
Ⅰ级灵敏度（62℃）：绿色
Ⅱ级灵敏度（70℃）：黄色
Ⅲ级灵敏度（78℃）：红色
4、可燃气体探测器
GST-点型可燃气体探测器
定义：对探测区域内某一点周围的特殊气体参数响应敏感的探测器
应用场所：
对溶剂仓库、压气机站、炼油厂以及输油输气管道中的易燃气体进行检测。
工业场所和民用建筑，如宾馆厨房、煤气管道、液化气罐等，这些地方禁止爆炸和毒气危害，它们能够起到防爆、防火以及监测环境污染的重要作用。
注意事项：
（1）安装位置应当根据待探测的可燃气体性质来确定
（2）可燃气体探测器处于长期通电工作状态应当每月检查一次。
催化元件对于多种可燃气体表现出近乎一致的敏感度，因此，在含有混合气体的环境中，它们并不适合作为区分混合气体各成分的敏感检测元件。
应避免直接接触油脂或油污，且不宜在存在酸性或碱性腐蚀性气体的环境中长时间使用。
5、复合火灾探测器
这种探测器能够对两种或两种以上的火灾参数做出反应，它是由两种或两种以上探测器的性能优势进行优化组合而成的。
探测器内置的微型处理芯片负责对各个探测器之间的关联数据进行分析处理，这一过程显著减少了错误警报的发生概率。
一般而言，市面上常见的复合探测器类型包括感烟与感温结合、感温与感光结合、感烟与感光结合、红外光束探测感烟与感光，以及感烟、感温与感光三者合一的型号。
